供应超滤反渗透纯水设备 水处理设备 超纯水设备
来源:东隆 日期:2016-07-04
反渗透的作用与工艺流程
反渗透设备适用于各类食品、饮料、化工、医院、电子等行业的水处理设备,也可作为社区、工业区、油田等净水屋的核心设备。
反渗透是当今世界上最先进和最节能有效的膜分离技术。它主要利用半渗透膜的渗透原理,通过一定的方式给它施加一种压力,反于自然渗透方向的力,使浓溶液中的水向稀溶液中渗透,这种方式称为反渗透。由反渗透元件组成的装置为反渗透装置。由于反渗透膜的膜孔径非常小因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等(去除率高达97-98%)。
反渗透是60年代发展起来的一项新的膜分离技术,是依靠反渗透膜在压力下使溶液中的溶剂与溶质进行分离的过程。反渗透的英文全名是“REVERSE OSMOSIS”,缩写为“RO”。1953年由University of Florida应用于海水淡化去除盐份设备,在1960年经美国联邦政府专案支助美国U.C.L.A大学医学院教授Dr.S.Sidney Lode配合DR.S.Soirirajan博士着手研究反渗透膜,一年约投入四亿美元经费研究,以运用于太空人使用,使太空船不用运载大量的饮用水升空,直到1960年投入研究工作的学者、专家越来越多,使之质与量更加精进,从而解决了人类钦用水中的难它是将原水经过精细过滤器、颗粒活性碳过滤器、压缩活性碳过滤器等,再通过泵加压,利用孔径为1/10000μm(相当于大肠杆菌大小的1/6000,病毒的1/300)的反渗透膜(RO膜),使较高浓度的水变为低浓度水,同时将工业污染物、重金属、细菌、病毒等大量混入水中的杂质全部隔离,从而达到饮用规定的理化指标及卫生标准,产出至清至纯的水,是人体及时补充优质水份的最佳选择。由于RO反渗透技术生产的水纯净度是目前人类掌握的一切制水技术中最高的,洁净度几乎达到100%,所以人们称这种产水机器为反渗透纯净水机。

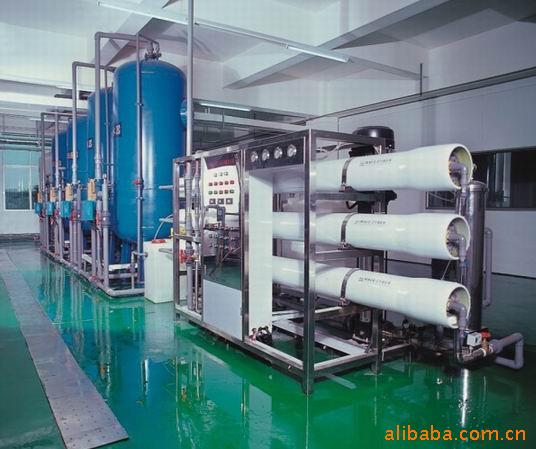

我公司设计制造出的反渗透设备具有出水水质好、耗能低、无污杂、占地小、操作简便等特点。如有需要请至电13926825359陈生
编号 |
项目名称 |
规格型号 |
数量 |
单位 |
金额(元) |
备注 |
|
1 |
原水箱 |
1吨 |
1 |
台 |
|
不锈钢(含AB开关) |
|
2 |
源水泵 |
0.35KW |
1 |
台 |
|
广州(加控制器) |
|
3 |
砂滤机 |
SF-1054 |
1 |
套 |
|
(含滤料) |
|
4 |
碳滤机 |
CF-1054 |
1 |
套 |
|
(含滤料) |
|
5 |
保安过滤器 |
20″ |
1 |
套 |
|
大加信 |
|
6 |
反渗透纯水机 |
RO-0.125 |
1 |
套 |
|
含主机全部配置 |
|
7 |
臭氧杀茵器官 |
2克/时 |
1 |
套 |
|
上海 |
|
8 |
纯水箱 |
1吨 |
1 |
台 |
|
不锈钢 |
|
9 |
输送泵 |
0.35kw |
1 |
套 |
|
含自控系统 |
|
10 |
精滤器 |
20″ |
1 |
套 |
|
大加信 |
|
11 |
电控箱及电线 |
|
1 |
套 |
|
自动控制 |
|
12 |
管配件 |
|
1 |
批 |
|
国标 |
|
13 |
安装调试费 |
|
1 |
项 |
免 |
含运输费 |
|
合计: |
工作原理
反渗透设备的系统除盐率一般为98-99%.这样的除盐率在大部分情况下是可以满足要求的。在电子工业、超高压锅炉补给水、个别的制药行业对纯水的要求可能更高。此时单级反渗透设备就不能满足要求。
渗透现象在自然界是常见的,比如将一根黄瓜放入盐水中,黄瓜就会因失水而变小。黄瓜中的水分子进入盐水溶液的过程就是渗透过程。如图1所示,如果用一个只有水分子才能透过的薄膜将一个水池隔断成两部分,在隔膜两边分别注入纯水和盐水到同一高度。过一段时间就可以发现纯水液面降低了,而盐水的液面升高了。我们把水分子透过这个隔膜迁移到盐水中的现象叫做渗透现象。盐水液面升高不是无止境的,到了一定高度就会达到一个平衡点。这时隔膜两端液面差所代表的压力被称为渗透压。渗透压的大小与盐水的浓度直接相关。
反渗透-简介
反渗透又称逆渗透,一种以压力差为推动力,从溶液中分离出溶剂的膜分离操作。对膜一侧的料液施加压力,当压力超过它的渗透压时,溶剂会逆着自然渗透的方向作反向渗透。从而在膜的低压侧得到透过的溶剂,即渗透液;高压侧得到浓缩的溶液,即浓缩液。若用反渗透处理海水,在膜的低压侧得到淡水,在高压侧得到卤水。
反渗透时,溶剂的渗透速率即液流能量N为:
N=Kh(Δp-Δπ)
式中Kh为水力渗透系数,它随温度升高稍有增大;Δp为膜两侧的静压差;Δπ为膜两侧溶液的渗透压差。稀溶液的渗透压π为:
π=iCRT
式中i为溶质分子电离生成的离子数;C为溶质的摩尔浓度;R为摩尔气体常数;T为绝对温度。
反渗透通常使用非对称膜和复合膜。反渗透所用的设备,主要是中空纤维式或卷式的膜分离设备。
反渗透膜能截留水中的各种无机离子、胶体物质和大分子溶质,从而取得净制的水。也可用于大分子有机物溶液的预浓缩。由于反渗透过程简单,能耗低,近20年来得到迅速发展。现已大规模应用于海水和苦咸水(见卤水)淡化、锅炉用水软化和废水处理,并与离子交换结合制取高纯水,目前其应用范围正在扩大,已开始用于乳品、果汁的浓缩以及生化和生物制剂的分离和浓缩方面。
反渗透原理
当纯水和盐水被理想半透膜隔开,理想半透膜只允许水通过而阻止盐通过,此时膜纯水侧的水会自发地通过半透膜流入盐水一侧,这种现象称为渗透,若在膜的盐水侧施加压力,那么水的自发流动将受到抑制而减慢,当施加的压力达到某一数值时,水通过膜的净流量等于零,这个压力称为渗透压力,当施加在膜盐水侧的压力大于渗透压力时,水的流向就会逆转,此时,盐水中的水将流入纯水侧,上述现象就是水的反渗透(RO)处理的基本原理。
这个问题太深奥了,至今科学家们都无法完全明确解释。其实把反渗透现象理解清楚就可以。学界对于反渗透分离机理的解释主要流行以下三种理论:
1、溶解-扩散模型
Lonsdale等人提出解释反渗透现象的溶解-扩散模型。他将反渗透的活性表面皮层看作为致密无孔的膜,并假设溶质和溶剂都能溶于均质的非多孔膜表面层内,各自在浓度或压力造成的化学势推动下扩散通过膜。溶解度的差异及溶质和溶剂在膜相中扩散性的差异影响着他们通过膜的能量大小。其具体过程分为:第一步,溶质和溶剂在膜的料液侧表面外吸附和溶解;第二步,溶质和溶剂之间没有相互作用,他们在各自化学位差的推动下以分子扩散方式通过反渗透膜的活性层;第三步,溶质和溶剂在膜的透过液侧表面解吸。
在以上溶质和溶剂透过膜的过程中,一般假设第一步、第三步进行的很快,此时透过速率取决于第二步,即溶质和溶剂在化学位差的推动下以分子扩散方式通过膜。由于膜的选择性,使气体混合物或液体混合物得以分离。而物质的渗透能力,不仅取决于扩散系数,并且决定于其在膜中的溶解度。
2、优先吸附—毛细孔流理论
当液体中溶有不同种类物质时,其表面张力将发生不同的变化。例如水中溶有醇、酸、醛、脂等有机物质,可使其表面张力减小,但溶入某些无机盐类,反而使其表面张力稍有增加,这是因为溶质的分散是不均匀的,即溶质在溶液表面层中的浓度和溶液内部浓度不同,这就是溶液的表面吸附现象。当水溶液与高分子多孔膜接触时,若膜的化学性质使膜对溶质负吸附,对水是优先的正吸附,则在膜与溶液界面上将形成一层被膜吸附的一定厚度的纯水层。它在外压作用下,将通过膜表面的毛细孔,从而可获取纯水。
3、氢键理论
在醋酸纤维素中,由于氢键和范德华力的作用,膜中存在晶相区域和非晶相区域两部分。大分子之间存在牢固结合并平行排列的为晶相区域,而大分子之间完全无序的为非晶相区域,水和溶质不能进入晶相区域。在接近醋酸纤维素分子的地方,水与醋酸纤维素羰基上的氧原子会形成氢键并构成所谓的结合水。当醋酸纤维素吸附了第一层水分子后,会引起水分子熵值的极大下降,形成类似于冰的结构。在非晶相区域较大的孔空间里,结合水的占有率很低,在孔的中央存在普通结构的水,不能与醋酸纤维素膜形成氢键的离子或分子则进入结合水,并以有序扩散方式迁移,通过不断的改变和醋酸纤维素形成氢键的位置来通过膜。
在压力作用下,溶液中的水分子和醋酸纤维素的活化点——羰基上的氧原子形成氢键,而原来水分子形成的氢键被断开,水分子解离出来并随之移到下一个活化点并形成新的氢键,于是通过一连串的氢键形成与断开,使水分子离开膜表面的致密活性层而进入膜的多孔层。由于多孔层含有大量的毛细管水,水分子能够畅通流出膜外。

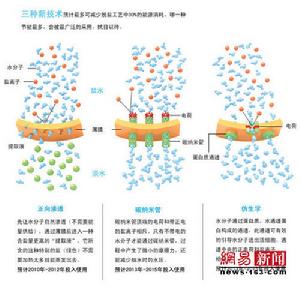

反渗透-宏大设想
非加压渗透吸附法(90年代)
非加压吸附渗透海水淡化法,或称为“正向渗透法”,让水通过多孔膜正向渗透进入一种超强吸水的吸附剂或盐浓度甚至超过海水的溶液或固态物,不需要外界加压,但溶液里的特殊盐分"提取液"很容易蒸发,不需要加太多的热(加热能与反渗透加压的能量比?)。分固态盐、液态盐方向。固态盐解吸附耗能更小。
另外两种方法都在薄膜结构上有了创新和改进
碳纳米管薄膜
一种用碳纳米管来做薄膜的小孔,另一种活细胞的蛋白质膜,薄膜的孔用引导水分子通过活细胞的细胞膜的蛋白质来构成。
反渗透-机理模型
统一的“干闭湿开”反渗透机理模型有几个经典模型
1、优先吸附毛细孔模型:弱点干态膜电镜下,没发现孔。湿态膜标本不是电镜的样品。
2、溶解扩散模型:不认为有孔。
3、干闭湿开模型:上个世纪80,90年代,邓宇等提出的,能够解释1和2模型的统一的现代最贴切的逆渗透机理模型。既“干闭湿开”反渗透模型,统一了两个最经典的反渗透机制模型,细孔模型,溶解扩散模型。即膜干时,膜孔收缩致密,孔隙闭合,电镜下看不到制成干态备镜检的干膜;膜湿时,膜材料溶胀,膜的孔隙被溶剂溶胀,孔打开。合并就是“干闭湿开”脱盐模型。
反渗透-技术参数
RO(Reverse Osmosis)反渗透技术是利用压力表差为动力的膜分离过滤技术,源于美国二十世纪六十年代宇航科技的研究,后逐渐转化为民用,目前已广泛运用于科研、医药、食品、饮料、海水淡化等领域。
RO反渗透膜孔径小至纳米级(1纳米=10-9米),在一定的压力下,H2O分子可以通过RO膜,而源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质无法通过RO膜,从而使可以透过的纯水和无法透过的浓缩水严格区分开来。
一般性的自来水经过RO膜过滤后的纯水电导率5μs/cm(RO膜过滤后出水电导=进水电导×除盐率,一般进口反渗透膜脱盐率都能达到99%以上,5年内运行能保证97%以上。对出水电导要求比较高的,可以采用2级反渗透,再经过简单的处理,水电导能小于1μs/cm),符合国家实验室三级用水标准。再经过原子级离子交换柱循环过滤,出水电阻率可以达到18.2M.cm,超过国家实验室一级用水标准(GB 6682—92)。
目前的主要困难是研制价格便宜、稳定、长期受压无损的反渗透膜 。中国从21世纪初开始掌握自主反渗透膜生产技术,在国家的大力支持下,将该计划列入国家计委高新技术产业化重点发展专项计划,由国家海洋局下的杭州水处理研究开发中心的子公司——杭州北斗星膜制品有限公司承担并研发成功。目前反渗透膜市场95%为进口膜,国产膜只占据了5%左右的市场,中国的反渗透技术还有很长的路要走。
反渗透-应用范围
太空水、纯净水、蒸馏水等制备;酒类制造及降度用水;医药、电子等行业用水的前期制备;化工工艺的浓缩、分离、提纯及配水制备;锅炉补给水除盐软水;海水、苦咸水淡化;造纸、电镀、印染等行业用水及废水处理。
以高分子分离膜为代表的膜分离技术作为一种新型、高效流体分离单元操作技术,30年来取得了令人瞩目的飞速发展,已广泛应用于国民经济的各个领域。
东隆环保科技从事废水回用研究得到广泛应用,受到该业界的一致好评,都是厂家与客户信赖与支持。

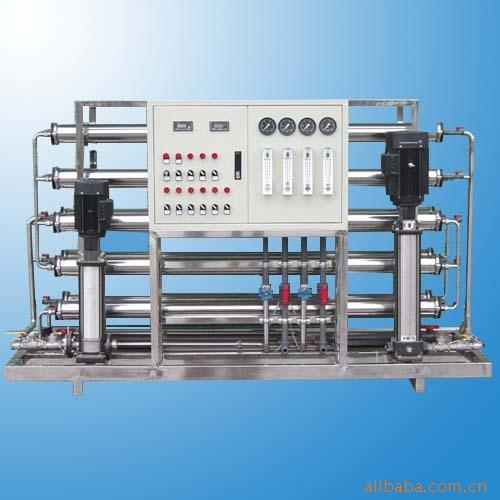

反渗透的主要配置有如下:
1、主机支架:不锈钢或者钢铁;
2、膜壳:玻璃钢或者不锈钢;
3、高压泵:不锈钢或者铸铁;
4、精密过滤器:不锈钢;
5、膜芯:四寸或者八寸;
6、转子流量计:有机玻璃;
7、紫外线系统:不锈钢;
8、电磁阀:不锈钢或者铜;
9、压力开关与压力表;
10、纯水水质表:科达;
11、纯水箱:PE;
12、PVC管道1批;
13、加药系统1套。
超滤系统配置如下:
1、不锈钢支架;
2、超滤膜;
3、反洗泵1台;
4、加药系统1套;
5、气动阀、电动阀、手动阀等;
6、加压泵:南方泵业;
7、PE水箱;
8、PVC管道;
9、精密过滤器、袋式过滤器各1个。
预处理系统有如下:
1、石英砂过滤器:玻璃钢、不锈钢、A3碳钢;
2、活性炭过滤器:玻璃钢、不锈钢、A3碳钢;
3、保安过滤器:不锈钢;
4、PVC管道1批;
5、压力表;
6、阀门:气动阀、电动阀、PVC手动阀。
东隆环保科技有限公司是一家专业从事水处理净化、工业废水回用、生活废水回用、工业纯水设备、超纯水、软化水、生活饮用水设备、离子交换纯水机、反渗透纯水机、超滤 纳滤设备、EDI超纯水机、洗车废水回用、河水净化设备、电泳漆回收设备、重金属回收设备、深井水处理设备、直饮水系统、制药水设备、废水处理等生产加工的有限责任公司。

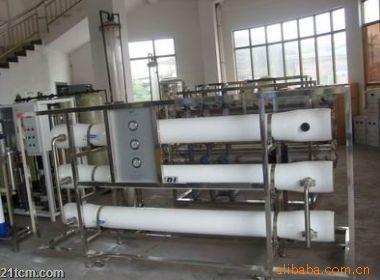

我司专业生产反渗透纯水设备,此设备采用反渗透膜对进水中的阴阳离子进行深度截留后,出水水质纯净且相对离子交换纯水机出水水质更稳定,是去离子水处理设备各款中最好的选择。
设备配置:
自来水-原水箱-原水泵-砂滤器-炭滤器-保安滤器-高压泵-反渗透系统-纯水箱
设备解说:
1、原水箱:储水,保障后续设备用水水量
2、原水泵:加压,为后续设备正常过滤及滤料清洗提供水量和水压支持
3、砂滤器:内置石英砂,有效截留自来水中的悬浮颗粒物,出水水质清澈
4、炭滤器:内置活性炭,有效吸附自来水中的细菌,绿藻,氯气,病毒等有机胶体
5、保安过滤器:内置精密滤芯,可有效截留过滤精度为5微米以上任何杂质,保障反渗透系统进水水质安全
6、高压泵:加压,为反渗透系统提供高压支持
7、反渗透系统:内置过滤精度为0.0001微米的进口反渗透膜,高效截留自来水中的阴阳离子,单支截留能力达99.5%,整套系统脱盐率为96%以上,有效保障最终出水水质
8、纯水箱:储纯水,保障生产用水水量之安全设备可依据客人所要求之用水水量进行相应的水量配置,具体配置参数及技术支持欢迎广大客户来电咨询获取!
